煤泥水浓缩分级旋流器

浏览次数:发布日期:2017-08-03 09:53

工作原理
使分离的料浆以一定的压力从水力旋流器上部周边切向进入旋流器内,产生强烈的旋转运动,由于大小颗粒之间存在着粒度差异,所受的离心力、向心浮力和流体曳力大小不同,受离心沉降作用,大颗粒受离心力较大,沉降到器壁,由底流口排出,小颗粒则由溢流管排出,从而达到分级或浓缩的目的。
产品优势
采用新颖的水力旋流器内部结构以及较高的内表面光洁度要求,提高了水力旋流器的分级效率和分级精度。采用聚氨酯弹性体制作,具有轻便、使用寿命长的优点。
根据分级粒度或浓缩浓度的要求,可以方便的调整溢流管和底流口的尺寸,和具有安装、调试、维护、更换方便的特点。

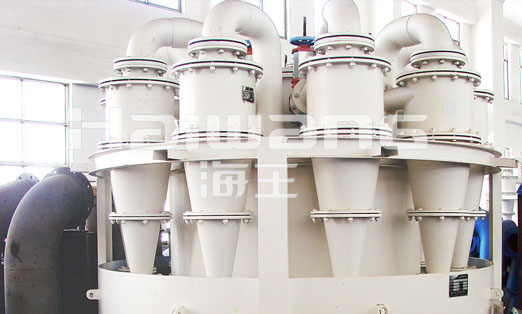

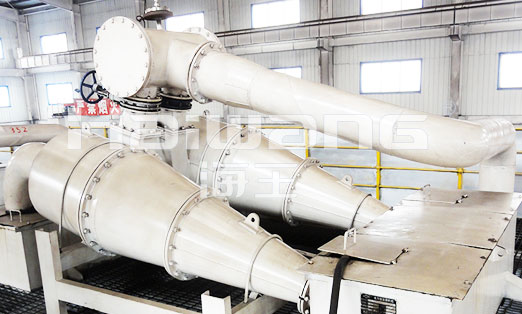

根据处理能力的不同,通常将同规格旋流器并联组合,成组供应。旋流器组由进料分配器、溢流箱、底流箱、支架等部分组成。合理的设计分配器、箱底倾角大小将有利于设备的正常运行。
适用范围
广泛应用于选煤厂粗煤泥的回收;浮选前矿浆浓缩;过滤机、离心机前予浓缩、澄清等等。
产品参数
 型号规格 FX150
-Ⅰ
FX150
-Ⅱ
FX200 FX250 FX300 FX350
-Ⅰ
FX350
-Ⅱ
FX350
-Ⅲ
FX500
-Ⅰ
FX500
-Ⅱ
直径(mm) 150 150 200 250 300 350 350 350 500 500
锥角(°) 15 20 20 20 20 15 20 25 20 20
分级粒度(mm) 0.01~0.074 0.02~0.074 0.03~0.1 0.04~0.15 0.05~0.15 0.06~0.2 0.07~0.2 0.08~0.2 0.1~0.5 0.1~0.5
处理能力(m3/h) 15~25 10~25 25~30 35~50 50~70 70~100 70~100 70~100 140~180 140~180
