三产品重介质旋流器

工作原理

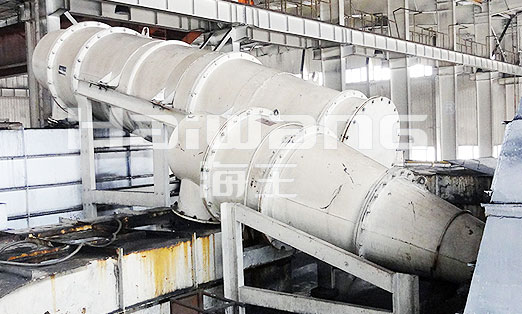

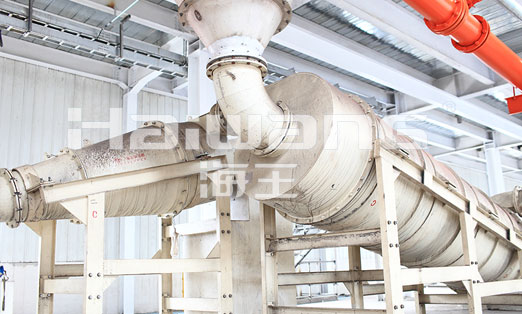

三产品重介质旋流器是由一台圆筒型旋流器与一台筒锥结合型旋流器串联而成。筒型旋流器呈10°~30°倾斜放置，在上部与筒-锥型旋流器相串接。分选是从低密度进行，低密度的煤由名列前茅段筒型旋流器的下部溢流管排出，中间产品由上部排出，沿切线方向进入第二段筒-锥型旋流器，在该处获得很终中煤和矸石。从三产品旋流器的名列前茅段不仅可以得到质量高的精煤和稀的重介质，从而可地提高第二段的分选密度。

产品优势

三产品重介质旋流器可用一种原始密度的悬浮液可选出三种产品。具有入料粒度上限高、处理能力大、分选效率高的特点。使用无压给料大大简化了选煤厂的工艺配置，设备费用及投资及厂房投资均可大幅度降低。

适用范围

 高硫、较难选、难度和极难选原煤

有压给料三产品重介质旋流器技术参数

规格	直径(mm)		处理能力 T/h	入料粒度 mm	入料压力 MPa	介质循环量 M3/h
	一段	二段
YTMC500/350	500	350	35-50	≤25	0.06-0.10	150-180
YTMC600/400	600	400	50-80	≤30	0.10-0.12	190-300
YTMC710/500	710	500	70-120	≤50	0.12-0.15	285-400
YTMC850/600	850	600	120-180	≤60	0.13-0.17	400-540
YTMC900/650	900	650	165-220	≤65	0.15-0.20	500-700
YTMC1000/710	1000	710	180-250	≤70	0.15-0.22	660-950
YTMC1200/850	1200	850	280-400	≤80	0.18-0.30	800-1200
YTMC1400/1000	1400	1000	390-550	≤100	0.25-0.30	1200-1800
